DP1500

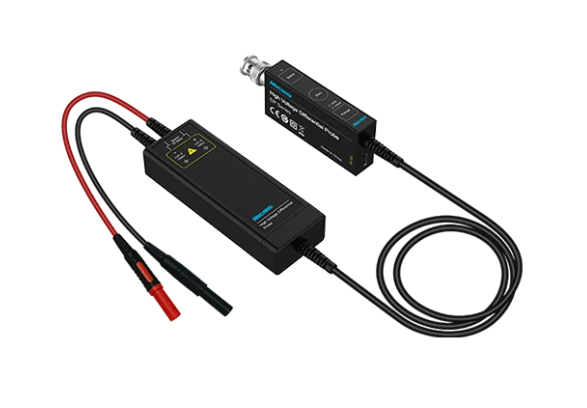

Micsig DP-Serie – Hochspannungs-Differenzialtastkopf (bis 500 MHz, 7000 Vpk)

Die Hochspannungs-Differenzialtastköpfe der Micsig DP-Serie bieten präzise und rauscharme Messungen bei Bandbreiten von 100 MHz bis 500 MHz – ideal für anspruchsvolle Hochspannungs- und Hochfrequenzanwendungen.

Highlights:

• Bandbreite: 100 MHz bis 500 MHz
• Differenzialspannung: bis zu 7000 Vpk
• Sehr geringes Rauschen dank optischer Isolationssonden-Technologie
• Hoher CMRR für zuverlässige Signalqualität
• 5-MHz-Bandbreitenbegrenzung zur Unterdrückung von Hochfrequenzrauschen
• Kompatibel mit allen Oszilloskopen (Standard-BNC-Anschluss)
• Schlankes Gehäuse (nur 2 cm) mit robuster Metallabschirmung
• Auto-Nullstellung auf Knopfdruck
• Integrierter Überlast- und Zweibereichsalarm
• Hohe Eingangsimpedanz und geprüfte Sicherheit

Einsatzbereiche:

Perfekt geeignet für Messungen an Schaltnetzteilen, schwebenden oder isolierten Signalen sowie in anderen Hochspannungsumgebungen.

Standard accessories

• 016-2147-xx IsoVu-Transportkoffer für Modelle mit 2-m-Kabeln; weiche Tragetasche (mit Schaumstoffeinlage) schützt TIVP und ermöglicht minimalen Glasfaser-Biegeradius
• 016-2149-xx IsoVu-Transportkoffer für Modelle mit 10-m-Kabeln; weiche Tragetasche (mit Schaumstoffeinlage) schützt TIVP und ermöglicht minimalen Glasfaser-Biegeradius
• 003-1947-xx SMA-Schraubenschlüssel/-dreher; 5/16" Schraubendreher für Verwendung mit SMA-Steckverbinder
• 131-9717-xx Tastkopfspitzen-Adapter; Anpassung einer MMCX IsoVu-Spitze an standardmäßige rechteckige 0,025" Pin-Anschlüsse mit 0,100" Abstand
• 352-1179-xx Zweibeinständer für Tastkopf; TIVP kann im Ständer rotiert werden, um rechteckige Pin-Leisten aufzunehmen
• TIVPMX10X - MMCX-Tastkopfspitze wird empfohlen, um die beste Bandbreite und Gleichtaktunterdrückungsleistung (CMRR) zu erzielen
• 071-3733-xxKurzanleitung der TIVP-Serie

Empfohlenes Zubehör

• TIVPMX50X50X Sensorspitzenkabel mit MMCX-Steckverbinder
• TIVPSQ100X100X Sensorspitzenkabel mit rechteckigen Pin-Anschlüssen mit 0,100" Abstand
• TIVPWS500X500X Sensorspitzenkabel mit rechteckigem Pin-Anschluss mit 0,200" Abstand
• TIVPMX1X1X MMCX-Sensorspitzenkabel
• 131-9677-xx Rechteckiger Pin-Anschluss an MMCX-Adapter, Abstand 0,062"
• 352-1170-xx Dreibeinige Tastkopfspitzenhalterung
• 196-3546-xx Kabel, MMCX zu IC-Grabber
• 196-3547-xx Kabel, rechteckiger Pin-Anschluss zu IC-Grabber
• 020-3189-xx Kit, breiter rechteckiger Pin-Anschluss zu Bananenbuchse mit Krokodilklemmen und Halteklammern
• 196-3434-xx Y-Kabel für rechteckige Pin-Anschlussbuchse
• 206-0569–xx MicroCKT-Anschlussklemmen
• 020-3169-xx Ersatz-Pin-Anschlüsse für Messstellen mit 0,062" Abstand
• 003-1946-xx Löthilfsmittel für rechteckige Pin-Anschlüsse mit 0,062" Abstand
