DP705

Thank you for information, we will get back to you asap.
Error in product call for price.
https://www.artemes.org/web/image/product.template/141190/image_1920?unique=3ffe163

700Vpk；500MHz；20X/200X；

854.05 € 854.0500000000001 EUR 854.05 €

854.05 €

Not Available For Sale

  • Brand
  • probe bandwidth
  • MESSBEREICHS-ENDWERT (TASTKOPF)

This combination does not exist.

Contact Us

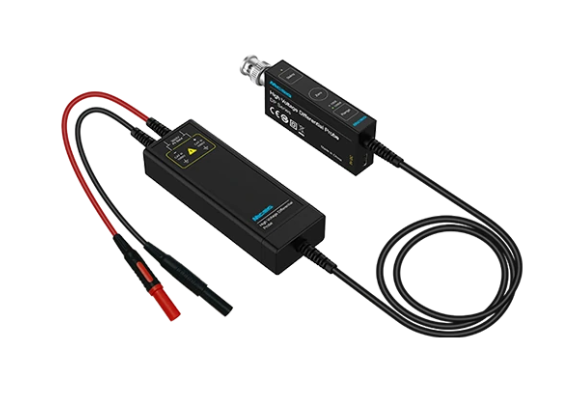

Micsig DP-Serie – Hochspannungs-Differenzialtastkopf (bis 500 MHz, 7000 Vpk)

Die Hochspannungs-Differenzialtastköpfe der Micsig DP-Serie bieten präzise und rauscharme Messungen bei Bandbreiten von 100 MHz bis 500 MHz – ideal für anspruchsvolle Hochspannungs- und Hochfrequenzanwendungen.

Highlights:

  • Bandbreite: 100 MHz bis 500 MHz
  • Differenzialspannung: bis zu 7000 Vpk
  • Sehr geringes Rauschen dank optischer Isolationssonden-Technologie
  • Hoher CMRR für zuverlässige Signalqualität
  • 5-MHz-Bandbreitenbegrenzung zur Unterdrückung von Hochfrequenzrauschen
  • Kompatibel mit allen Oszilloskopen (Standard-BNC-Anschluss)
  • Schlankes Gehäuse (nur 2 cm) mit robuster Metallabschirmung
  • Auto-Nullstellung auf Knopfdruck
  • Integrierter Überlast- und Zweibereichsalarm
  • Hohe Eingangsimpedanz und geprüfte Sicherheit

Einsatzbereiche:

Perfekt geeignet für Messungen an Schaltnetzteilen, schwebenden oder isolierten Signalen sowie in anderen Hochspannungsumgebungen.

Broschüre:

Micsig-DP-Series-Brochure-EN

Zubehör:





Standardzubehör:
Standard accessories
  • 016-2147-xx IsoVu-Transportkoffer für Modelle mit 2-m-Kabeln; weiche Tragetasche (mit Schaumstoffeinlage) schützt TIVP und ermöglicht minimalen Glasfaser-Biegeradius
  • 016-2149-xx IsoVu-Transportkoffer für Modelle mit 10-m-Kabeln; weiche Tragetasche (mit Schaumstoffeinlage) schützt TIVP und ermöglicht minimalen Glasfaser-Biegeradius
  • 003-1947-xx SMA-Schraubenschlüssel/-dreher; 5/16" Schraubendreher für Verwendung mit SMA-Steckverbinder
  • 131-9717-xx Tastkopfspitzen-Adapter; Anpassung einer MMCX IsoVu-Spitze an standardmäßige rechteckige 0,025" Pin-Anschlüsse mit 0,100" Abstand
  • 352-1179-xx Zweibeinständer für Tastkopf; TIVP kann im Ständer rotiert werden, um rechteckige Pin-Leisten aufzunehmen
  • TIVPMX10X - MMCX-Tastkopfspitze wird empfohlen, um die beste Bandbreite und Gleichtaktunterdrückungsleistung (CMRR) zu erzielen
  • 071-3733-xxKurzanleitung der TIVP-Serie
Empfohlenes Zubehör
  • TIVPMX50X50X Sensorspitzenkabel mit MMCX-Steckverbinder
  • TIVPSQ100X100X Sensorspitzenkabel mit rechteckigen Pin-Anschlüssen mit 0,100" Abstand
  • TIVPWS500X500X Sensorspitzenkabel mit rechteckigem Pin-Anschluss mit 0,200" Abstand
  • TIVPMX1X1X MMCX-Sensorspitzenkabel
  • 131-9677-xx Rechteckiger Pin-Anschluss an MMCX-Adapter, Abstand 0,062"
  • 352-1170-xx Dreibeinige Tastkopfspitzenhalterung
  • 196-3546-xx Kabel, MMCX zu IC-Grabber
  • 196-3547-xx Kabel, rechteckiger Pin-Anschluss zu IC-Grabber
  • 020-3189-xx Kit, breiter rechteckiger Pin-Anschluss zu Bananenbuchse mit Krokodilklemmen und Halteklammern
  • 196-3434-xx Y-Kabel für rechteckige Pin-Anschlussbuchse
  • 206-0569–xx MicroCKT-Anschlussklemmen
  • 020-3169-xx Ersatz-Pin-Anschlüsse für Messstellen mit 0,062" Abstand
  • 003-1946-xx Löthilfsmittel für rechteckige Pin-Anschlüsse mit 0,062" Abstand


Specifications

Brand micsig
probe bandwidth 500 MHz
MESSBEREICHS-ENDWERT (TASTKOPF) 700 Vpk
