Current probes
Tektronix current probe solutions are characterised by the following features:
- Broadest range of current probes for both AC/DC and AC only
- Measuring accuracy from uAs to 2,000 A
- Best bandwidth of up to 120 MHz in its class
- Best current clamp sensitivity in the industry at an astonishingly low 1 mA
- The only products with a safety certificate issued by a third party (UL, CSA, ETL)
- The only products with bare wire nominal voltage
- Automatic display and scaling when used with Tektronix oscilloscopes. This means you do not have to convert the voltage values into current values or set the scaling manually.

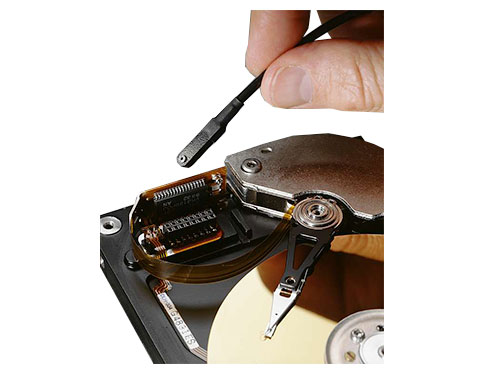

Die CT6
Der CT6 ist die neueste Erweiterung des Tektronix-Portfolios an Hochfrequenz-Stromsonden. Sie wurde entwickelt, um die Anforderungen von Hochgeschwindigkeits-Schaltungsentwicklungs- und Testanwendungen zu erfüllen, die eine extrem hohe Bandbreite, geringe Induktivität und einen extrem kleinen Formfaktor erfordern. Die CT6 bietet eine Bandbreite von bis zu 2 GHz, wenn sie mit Oszilloskopen mit hoher Bandbreite wie den Serien Tektronix TDS694C, TDS794D und TDS7000 oder anderen kompatiblen Messgeräten mit 50 Ω-Eingang verwendet wird. Die geringe Induktivität (<3 nH) stellt sicher, dass der Belastungseffekt der CT6 auf die zu testende Schaltung vernachlässigbar ist, was besonders für die heutigen Hochgeschwindigkeitsschaltungen mit geringer Amplitude, wie z.B. Lese-/Schreibvorverstärker für Festplattenlaufwerke, wichtig ist. Die Sonde ist ein geschlossener Stromkreis, der nicht isolierte Drähte bis zu 20 Gauge akzeptiert. Dieses Produkt ist aufgrund der Spannungsgrenze von 30 V von der CE-Kennzeichnung ausgenommen.
