Signalgeneratoren von Tektronix

Seit 1946 ist Tektronix Innovationsführer in der Messtechnik

unverbindliches Angebot anfordern

Ein Signalgenerator von Tektronix ist vielseitig einsetzbar, beispielsweise zur Replikation von Sensorsignalen oder zur Erzeugung von HF- und seriellen Hochgeschwindigkeitssignalen mit extrem hoher Geschwindigkeit.


Die vielseitigen Signalgeneratoren können eine nahezu unbegrenzte Anzahl an Signalen erzeugen, darunter analoge oder digitale, saubere oder verzerrte sowie standardisierte oder benutzerdefinierte Signale.


Von der weltweit einzigen direkten Signalsynthese zur Vereinfachung von Empfängertests in seriellen Hochgeschwindigkeitsverbindungen bis hin zum weltweit vielseitigsten Arbiträrsignal-Funktionsgenerator für gängige Anregungssignale – Tektronix verfügt über einen Signalgenerator, der Ihre Anforderungen bei der Fehlerbehebung erfüllt.


Der Arbiträrsignalgenerator der AWG70000B-Serie bietet Spitzenleistung hinsichtlich Abtastrate, Signaltreue und Signalspeicher. Er ist somit perfekt für die Entwicklung, den Test und den Betrieb komplexer Komponenten, Systeme und Experimente geeignet. Mit einer Abtastrate von 50 GS/s und einer vertikalen Auflösung von 10 Bit stellt er die derzeit beste Lösung für die Signalstimulierung bereit und ermöglicht die einfache Erzeugung idealer, verzerrter und „realer“ Signale.

Arbiträr-Funktionsgenerator AFG1000

AFG1000

Arbiträr-Funktionsgenerator AFG31000

AFG31000

Arbiträr-Signalgenerator

AWG5200

AWG5200

Arbiträr-Signalgenerator

AWG70000B

AFG70000B


Wie wählt man den passenden Funktionsgenerator aus?

Die Auswahl eines geeigneten Arbiträr-Funktionsgenerators für Ihren Messplatz erfordert die Berücksichtigung zahlreicher technischer Parameter. Faktoren wie Abtastrate, Bandbreite, Speichertiefe, Frequenzbereich, Signalqualität, Kanäle und Benutzerfreundlichkeit spielen eine zentrale Rolle, um sicherzustellen, dass das Gerät Ihren spezifischen Anforderungen gerecht wird.

Im Folgenden finden Sie eine Übersicht der wichtigsten Eigenschaften und ihrer Bedeutung:

Eigenschaft
Beschreibung
Abtastrate

Beeinflusst die Frequenzgenauigkeit und die Wiedergabetreue des Ausgangssignals. Um eine präzise Signalwiedergabe zu gewährleisten, sollte die Abtastrate mindestens doppelt so hoch sein wie die höchste Frequenzkomponente des Signals (Nyquist-Kriterium).

Bandbreite

Die analoge Bandbreite des Ausgangskreises muss ausreichend sein, um die maximal von der Abtastrate unterstützte Frequenz verlustfrei übertragen zu können. Nur so bleiben auch hohe Frequenzen und schnelle Signalflanken erhalten.

Aufzeichnungslänge

Bestimmt, wie viele Abtastwerte gespeichert werden können. Eine größere Speichertiefe ermöglicht eine detailliertere Darstellung komplexer Wellenformen und erhöht die Signaltreue.

Ausgangsfrequenzbereich

Einer der wichtigsten (und häufig kostenbestimmenden) Parameter. Der Generator sollte in einem Frequenzbereich arbeiten, der den Anforderungen Ihrer Messanwendungen entspricht.

Rauschen und Jitter

Beide Parameter beschreiben unerwünschte Störungen im Signal. Sie sollten so gering wie möglich sein, um eine hohe Signalqualität sicherzustellen – insbesondere bei empfindlichen Messungen.

Anzahl der Kanäle

Während für einfache Anwendungen ein einzelner Kanal ausreicht, werden für komplexe Szenarien wie IQ-Modulation mindestens zwei synchronisierte Ausgänge benötigt.

Benutzeroberfläche

Eine intuitive Bedienung – idealerweise über einen großen, reaktionsschnellen Touchscreen – erleichtert den Arbeitsalltag erheblich und spart wertvolle Zeit im Testprozess.

Tektronix AFG3000C
The AFG3000C series will soon be discontinued and replaced by the full-featured AFG31000 arbitrary function generator.
Existing AFG3000 customers can visit our support site for warranty or service questions.
0.00 € 0.0 EUR
AFG31102
Arbitrary Function Generator: 2-Ch, 100MHz Bandwidth, 1GSa/s sample rate, 16M pts arb memory, 14-bit vertical resolution, 10Vpp to 50ohm, traceable cal cert std.
7,960.00 € 7960.0 EUR
AFG1022
Arbitrary /Function Generator: 2Channel, 125MS/s, 25MHz Sine Waveform, 14-bits, 3.9 Color LCD, 2U half rack, USB Host/Device
1,010.00 € 1010.0 EUR
AFG31252
Arbitrary Function Generator: 2-Ch, 250MHz Bandwidth, 2GSa/s sample rate, 16M pts arb memory, 14-bit vertical resolution, 5Vpp to 50ohm, traceable cal cert std.
18,800.00 € 18800.0 EUR
AFG31022
Arbitrary Function Generator: 2-Ch, 25MHz Bandwidth, 250MSa/s sample rate, 16M pts arb memory, 14-bit vertical resolution, 10Vpp to 50ohm, traceable cal cert std.
4,430.00 € 4430.0 EUR
AFG31251
Arbitrary Function Generator: 1-ch, 250MHz Bandwidth, 2GSa/s sample rate, 16M pts arb memory, 14-bit vertical resolution, 5Vpp to 50ohm, traceable cal cert std.
12,300.00 € 12300.0 EUR
AFG31051
Arbitrary Function Generator: 1-Ch, 50MHz Bandwidth, 500MSa/s sample rate, 16M pts arb memory, 14-bit vertical resolution, 10Vpp to 50ohm, traceable cal cert std.
3,100.00 € 3100.0 EUR
AFG31021
Arbitrary Function Generator: 1-Ch, 25MHz Bandwidth, 250MSa/s sample rate, 16M pts arb memory, 14-bit vertical resolution, 10Vpp to 50ohm, traceable cal cert std.
2,840.00 € 2840.0 EUR
AFG31151
Arbitrary Function Generator: 1-ch, 150MHz Bandwidth, 2GSa/s sample rate, 16M pts arb memory, 14-bit vertical resolution, 5Vpp to 50ohm, traceable cal cert std.
6,690.00 € 6690.0 EUR
AFG31101
Arbitrary Function Generator: 1-ch, 100MHz Bandwidth, 1GSa/s sample rate, 16M pts arb memory, 14-bit vertical resolution, 10Vpp to 50ohm, traceable cal cert std.
5,600.00 € 5600.0 EUR
AFG31152
Arbitrary Function Generator: 2-Ch, 150MHz Bandwidth, 2GSa/s sample rate, 16M pts arb memory, 14-bit vertical resolution, 5Vpp to 50ohm, traceable cal cert std.
9,460.00 € 9460.0 EUR
AFG1062
Arbitrary /Function Generator: 2Channel, 60MHz Bandwidth, 300MSa/s sampling rate, 8k points arbitrary waveform memory, 14-bits vertical resolution, 3.9 Color LCD, 2U half rack, USB Host/Device
1,390.00 € 1390.0 EUR
AFG31052
Arbitrary Function Generator: 2-Ch, 50MHz Bandwidth, 500MSa/s sample rate, 16M pts arb memory, 14-bit vertical resolution, 10Vpp to 50ohm, traceable cal cert std.
4,930.00 € 4930.0 EUR
AWG5202
AWG5200 Series, 16 Bit, 2CH Analog, 4 Markers/Channel, 2GS Memory
0.00 € 0.0 EUR
AWG5204
AWG5200 Series, 16 Bit, 4CH Analog, 4 Markers/Channel, 2GS Memory
0.00 € 0.0 EUR

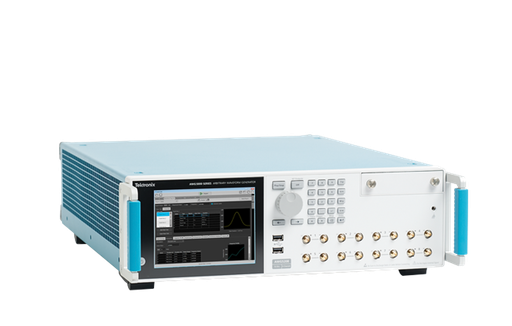

AWG5208
AWG5200 Series, 16 Bit, 8CH Analog, 4 Markers/Channel, 2GS Memory
0.00 € 0.0 EUR

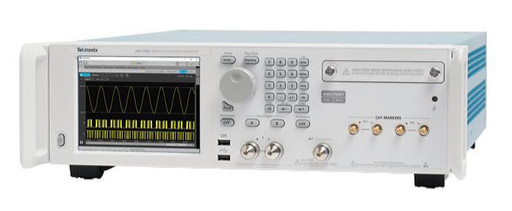

AWG70001B
License; 50 Gs/s Sample Rate for AWG70001B; Node Locked
278,000.00 € 278000.0 EUR

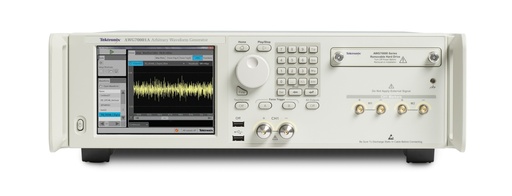

AWG70002B
Arbitrary Waveform Generator: 2-Channel, 10-bit, up to 25 Gs/s
0.00 € 0.0 EUR
