CT6

Stromtastköpfe

Die Stromtastkopflösungen von Tektronix sind durch Folgendes gekennzeichnet:

• Breiteste Palette von Stromtastköpfen sowohl für AC/DC als auch nur für AC
• Messgenauigkeit von uAs bis 2.000 A
• Beste Bandbreite von bis zu 120 MHz in seiner Klasse
• Branchenweit beste Stromzangenempfindlichkeit von erstaunlich geringem 1 mA
• Die einzigen Produkte mit von Dritten ausgestelltem Sicherheitszertifikat (UL, CSA, ETL)
• Die einzigen Produkte mit Blankdrahtnennspannung
• Automatische Anzeige und Skalierung bei Verwendung mit Tektronix-Oszilloskopen. Auf diese Weise müssen Sie die Spannungswerte nicht in Stromwerte umrechnen oder die Skalierung manuell einstellen.

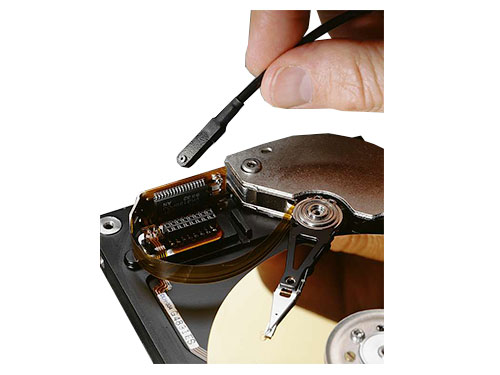

Die CT6
Die CT6 ist die neueste Erweiterung des Tektronix-Portfolios an Hochfrequenz-Stromsonden. Sie wurde entwickelt, um die Anforderungen von Hochgeschwindigkeits-Schaltungsdesign- und Testanwendungen zu erfüllen, die eine extrem hohe Bandbreite, geringe Induktivität und einen extrem kleinen Formfaktor erfordern. Die CT6 bietet eine Bandbreite von bis zu 2 GHz, wenn sie mit Oszilloskopen mit hoher Bandbreite wie den Oszilloskopen der Serien Tektronix TDS694C, TDS794D und TDS7000 oder mit anderen kompatiblen Messgeräten mit 50 Ω-Eingang verwendet wird. Eine niedrige Induktivität (<3 nH) stellt sicher, dass der Belastungseffekt der CT6 auf die zu testende Schaltung vernachlässigbar ist, was besonders wichtig ist für die heutigen Hochgeschwindigkeitsschaltungskonstruktionen mit niedriger Amplitude, wie z. B. Lese- / Schreibvorverstärker für Festplattenlaufwerke. Die Sonde ist ein geschlossener Kreislauf, der nicht isolierte Drähte mit einer Größe von bis zu 20 Gauge akzeptiert. Dieses Produkt ist aufgrund seiner 30-V-Spannungsgrenze von der CE-Kennzeichnung ausgenommen.
