optische Tastköpfe mit niedriger Bandbreite
Die optischen Tastköpfe (O/E) der Tektronix-P6700-Serie wandeln optische Signale in elektrische um. Damit ist eine komfortable Analyse auf Oszilloskopen der Tektronix-Serien DPO7000 und DPO/MSO7000 mit entsprechenden Adaptern sowie auf jedem anderen Tektronix-Oszilloskop mit TekProbe-Schnittstelle möglich. Ebenso ist eine Analyse in Verbindung mit dem TekProbe-Netzteil 1103 möglich. Die O/E-Wandler der P6700-Serie eignen sich ideal für die Charakterisierung optischer Quellen bei der Entwicklung, Herstellung oder Wartung optischer Kommunikationssysteme und -Geräte.

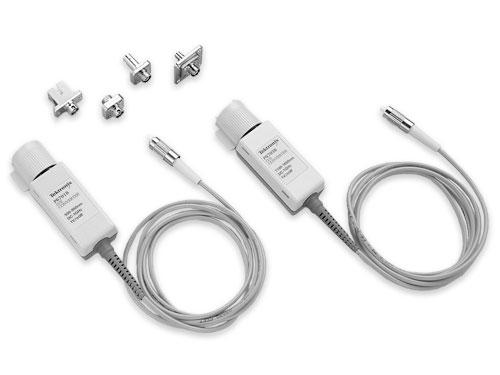

Die kompakten und handlichen optisch-elektrischen Analogwandler P6701B und P6703B bieten eine präzise Schnittstelle für optische Pulsformmessungen. Dank ihrer hohen Verstärkung, ihres großen Dynamikbereichs und ihres stabilen Ausgangsoffsets eignen sich diese O/E-Wandler ideal für die Augendiagrammanalyse und Extinktionsmessungen.
Der optische Eingang der Modelle P6701B und P6703B ist eine ein Meter lange 62,5-µm-Multimode-Glasfaser mit FC/PC-Anschluss. Dank des Standardsortiments an hybriden Glasfaser-Gegenhülsen sind diese O/E-Wandler an die verschiedenen Industriesteckerstandards anpassbar.
Über die TekProbe-Schnittstelle werden bei Verwendung mit Oszilloskopen der Tektronix DPO7000- oder DPO/MSO70000-Serie und früheren Modellen mit TekProbe-Ausstattung Stromversorgung, automatische Skalierung, automatische Terminierung und korrekte Einheiten (Mikrowatt) bereitgestellt.
