Tektronix Tastköpfe
Finden Sie den richtigen Tastkopf für Ihren Bedarf!

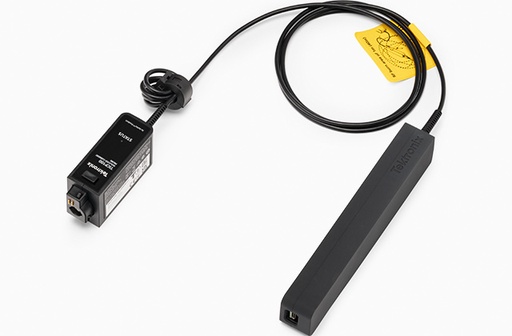

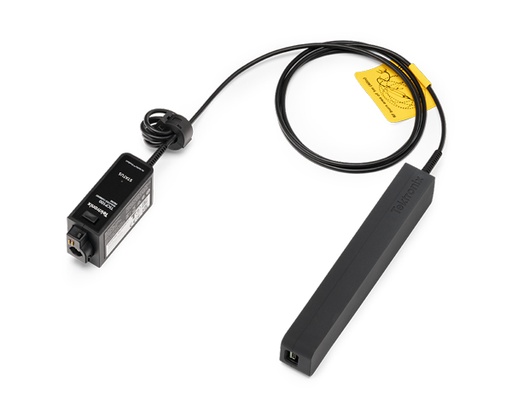

Oszilloskop-Tastköpfe sind unverzichtbare Werkzeuge für präzise elektrische Messungen, da sie die Verbindung zwischen Signalquelle und Oszilloskop herstellen. Tektronix bietet eine breite Palette von Tastköpfen an, darunter passive, aktive, differenzielle und isolierte Modelle, die für verschiedene Anwendungen und Anforderungen geeignet sind.
Besonders hervorzuheben sind die IsoVu-Tastköpfe der 2. Generation, die durch ihre kompakte Bauweise und integrierte Elektronik eine hohe Gleichtaktunterdrückung und Bandbreite bieten . Die Auswahl des richtigen Tastkopfes ist entscheidend, um Messfehler zu minimieren und die Signalintegrität zu gewährleisten.
Brennende Fragen:
Oszilloskop-Tastköpfe können nach ihrem Typ oder ihrer Messfunktion eingeteilt werden. Zu den Oszilloskop-Tastköpfen gehören passive Tastköpfe, die nur passive Komponenten im Signalpfad verwenden, und aktive Tastköpfe, die aktive Komponenten, wie z. B. Verstärker, im Signalpfad verwenden. Da aktive Tastköpfe aktive Bauelemente enthalten, benötigen sie eine Stromversorgung, die entweder vom Oszilloskop, einer Batterie oder einer externen Stromversorgung bereitgestellt wird. Die Messfunktionen umfassen unsymmetrische Spannung, Differenzspannung, Strom, Logik und optische Messungen.
Die am häufigsten mit einem Oszilloskop verwendeten Tastköpfe sind passive Spannungstastköpfe. Sie sind einfach einzurichten, relativ preiswert und leicht zu bedienen. Sie benötigen keine externe Stromversorgung oder Batterie. Um die Belastung des Prüflings zu verringern und große Messbereiche zu ermöglichen, sind die meisten passiven Spannungstastköpfe 10X-Tastköpfe, d. h. sie dämpfen das Signal um den Faktor 10.
Die Faktoren 1X und 10X für einen Oszilloskop-Tastkopf beziehen sich auf die Dämpfung des Tastkopfs. Ein 1X-Prüfkopf dämpft das Signal überhaupt nicht, während ein 10X-Prüfkopf das Signal um den Faktor 10 dämpft. Ein 10X-Prüfkopf wird häufig verwendet, um den Einfluss des Prüfkopfs auf den zu messenden Schaltkreis zu verringern und einen größeren Messbereich zu ermöglichen. Wenn beispielsweise das Eingangssignal 5 V beträgt und ein 10X-Prüfkopf verwendet wird, misst das Oszilloskop 0,5 V am Eingang. Einige Oszilloskope und Tastköpfe skalieren den Messwert auf der Anzeige automatisch, während bei anderen der Benutzer den Messwert mit 10 multiplizieren muss.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Sie benötigen ein individuelles Angebot? Wir sind telefonisch und per Mail erreichbar.
Tektronix Probe Selection Guide
Der Leitfaden zur Tastkopfauswahl gibt Ihnen einen schnellen Überblick über die ideale Kombination von Tastkopf und Oszilloskop. Welcher Tastkopf ist mit Ihrem Oszilloskop kompatibel?
Oscilloscope Selection Guide
Der Leitfaden gibt einen Überblick über die allgemeinen Spezifikationen und Funktionen und zeigt die wichtigsten Unterschiede zwischen den einzelnen Oszilloskop-Serien auf.
Info herunterladen
